СЧЕТНО-ДОЗИРУЮЩИЙ КОМПЛЕКС СДК

СЧЕТНО-ДОЗИРУЮЩИЙ КОМПЛЕКС СДК

Счетно-дозирующий комплекс СДК предназначен для отпуска заданной дозы (или «до полного бака») при перекачке нефтепродуктов в автоцистерны или другие емкости.

руб.0.00

  • Описание

Описание

Счетно-дозирующий комплекс СДК предназначен для отпуска заданной дозы (или «до полного бака») при перекачке нефтепродуктов в автоцистерны или другие емкости.

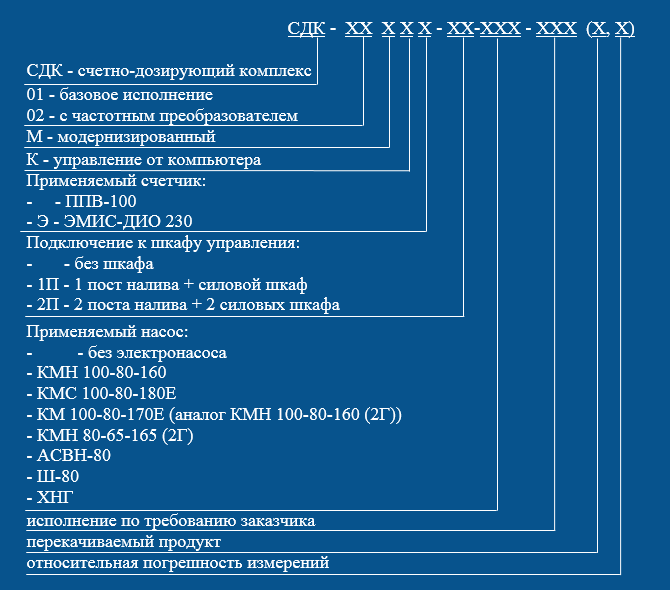

Условное обозначение устройств типа СДК

Примечание: при заказе СДК с частотным преобразователем, шкаф управления комплекса только на один постналива.

Обозначение комплексов при заказе:

Пример 1: СДК-01 с одним подключенным к шкафу управления постом налива, одним пультом «Топаз-103М НБ», силовым шкафом, насосом АСВН для дизельного топлива с относительной погрешностью измерений 0,25%:

СДК-01М-1П-АСВН (ДТ, 0,25%)

Пример 2: Два СДК-01 с подключенными к шкафу управления двумя постами налива, одним пультом «Топаз-103М НБ», двумя силовыми шкафами и двумя насосами КМН для бензина с относительной погрешностью измерений 0,25%:

СДК-01М-2П-КМН (бензин, 0,25%)

Основные параметры и размеры приведены в таблице 1.

Таблица 1 — Основные параметры и размеры

Наименование параметра Значение
Условный диаметр подающего/напорного трубопроводов, мм 100 (100)
Рабочее давление, МПа, не более 1,0
Максимальная производительность, м3/час 100*
Вязкость продукта, мм2/с (сСт)
— бензин; 0,55 ÷ 1,1
— дизельное топливо; от 1,1 до 6,0
— масло. от 6,0 до 60,0
Минимальный объем жидкости при измерении, л 500
Относительная погрешность измерений счетчика расхода жидкости, %, не более ± 0,25
Дискретность измерений, л 1,0
Максимальная величина задаваемой дозы, л 99 000
Верхний предел суммарного учета счетчика, л 99 999 999
Напряжение питающей сети, В 380АС ± 10%
Мощность электронасоса номинальная, кВт 11
Назначенный срок службы, лет, не менее 10
Назначенная наработка на отказ, циклов, не менее 2500

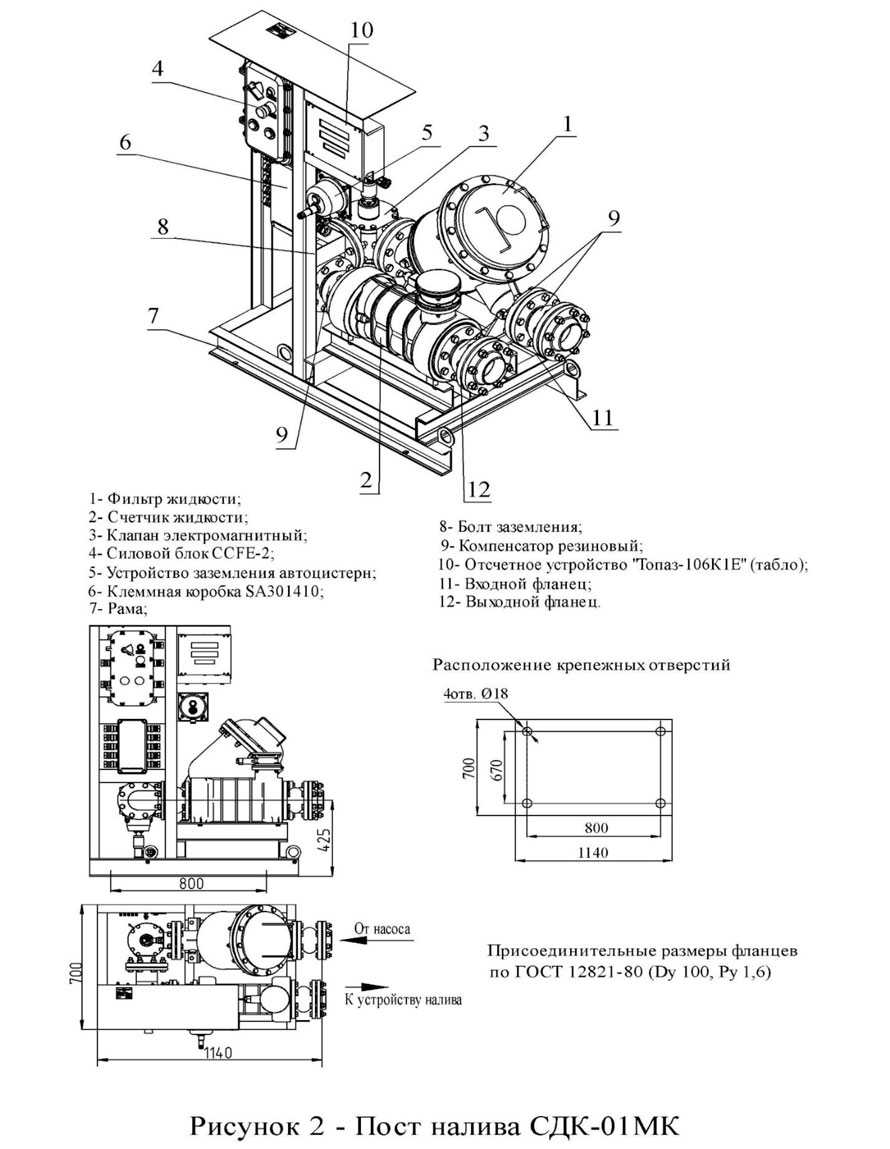

Габаритные размеры поста налива, мм 1090×780×9055
Масса поста налива, кг 368
Масса комплекса, кг 480
