ЭЛЕКТРОННАЯ АВТОМАТИЗИРОВАННАЯ СИСТЕМА УПРАВЛЕНИЯ НАЛИВОМ ТИПА «Э»

ЭЛЕКТРОННАЯ АВТОМАТИЗИРОВАННАЯ СИСТЕМА УПРАВЛЕНИЯ НАЛИВОМ ТИПА «Э»

Электронная автоматизированная система управления наливом типа «Э» обеспечивает прекращение налива нефтепродукта при достижении заданного уровне продукта в цистерне.

руб.0.00

  • Описание

Описание

Электронная автоматизированная система управления наливом типа «Э» обеспечивает прекращение налива нефтепродукта при достижении заданного уровне продукта в цистерне.

Система управления наливом обеспечивает:

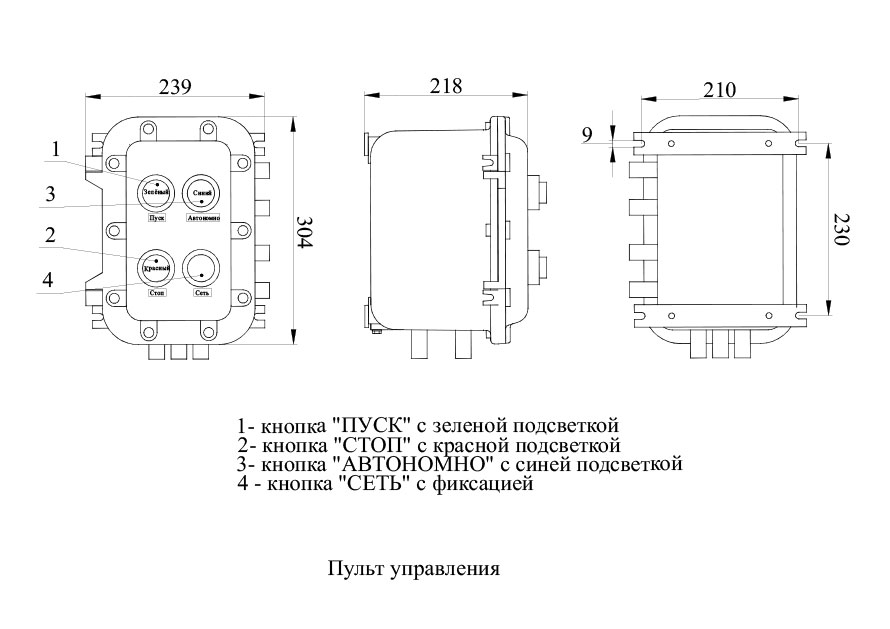

  1. 1. Управление запорной арматурой с помощью кнопок ПУСК/СТОП на пульте управления;
  2. 2. Быструю перенастройку датчика на заданный уровень налива;
  3. 3. Цветосветовую сигнализацию хода налива;

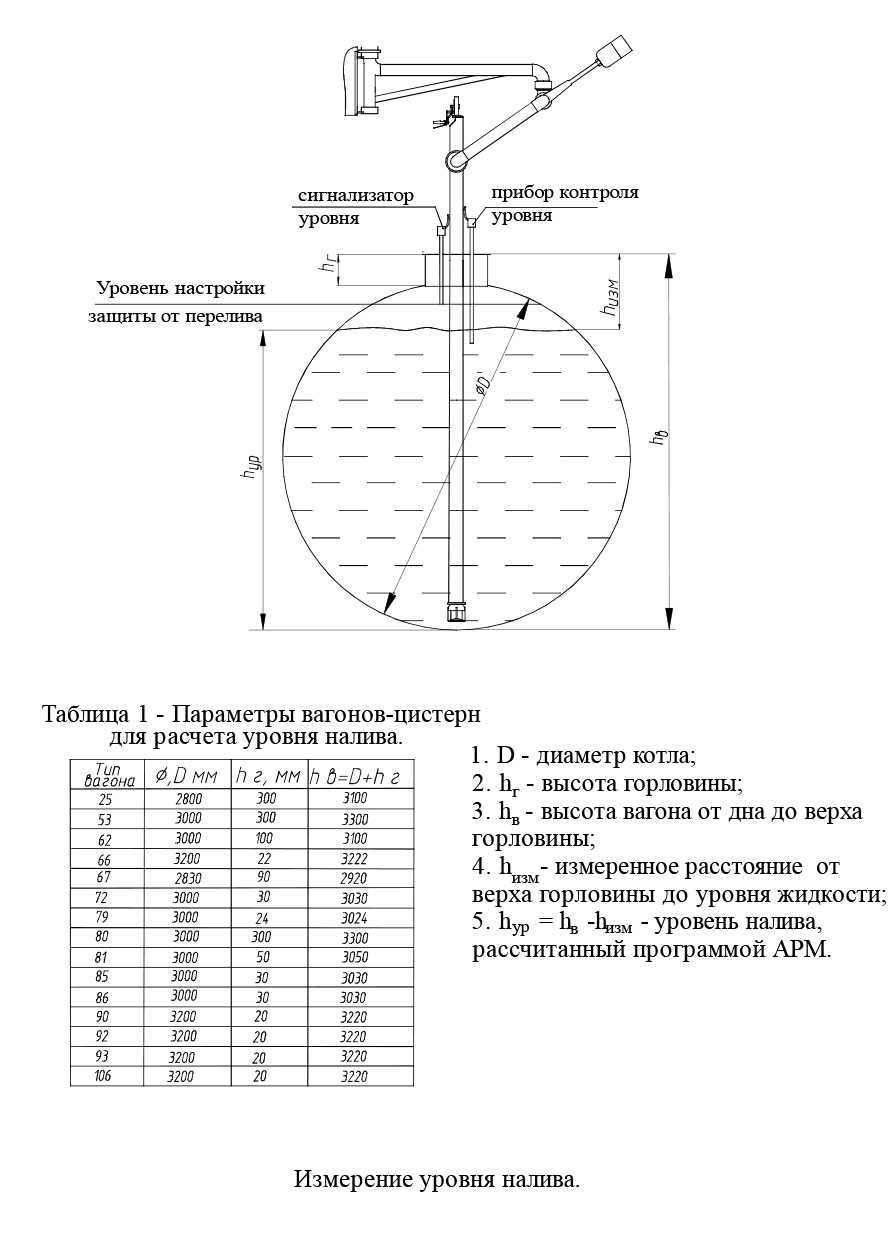

  4. 4. Автоматическое прекращение налива по заданному уровню;
  5. 5. Защиту от перелива датчиком предельного уровня;
  6. 6. Самодиагностику и прекращение налива при возникновении неисправности;
  7. 7. Передачу сигналов управления и контроля во внешние цепи.



Выходной сигнал системы управления Э-04 используется для отключения насоса; и/или для управления запорной арматурой, имеющейся на объекте; и/или выдачи светозвукового сигнала при наполнении цистерны.

Наименование показателя Значение
Диаметр условного прохода запорной арматуры, Ду б/ Ду м 80 (/32)
Рабочее давление, МПа (кг/см2), не более 1,0 (10)
Расчетная пропускная способность нефтепродуктов, м3/час 100
Напряжение питания электроустановки, В;
датчиков
220АС
24DC
Средняя потребляемая мощность, ВА, не более 50
Назначенный ресурс циклов 5000
Назначенный срок службы, лет, не менее 10
Обслуживающий персонал, чел 1
Масса, кг, не более 70
