Описание

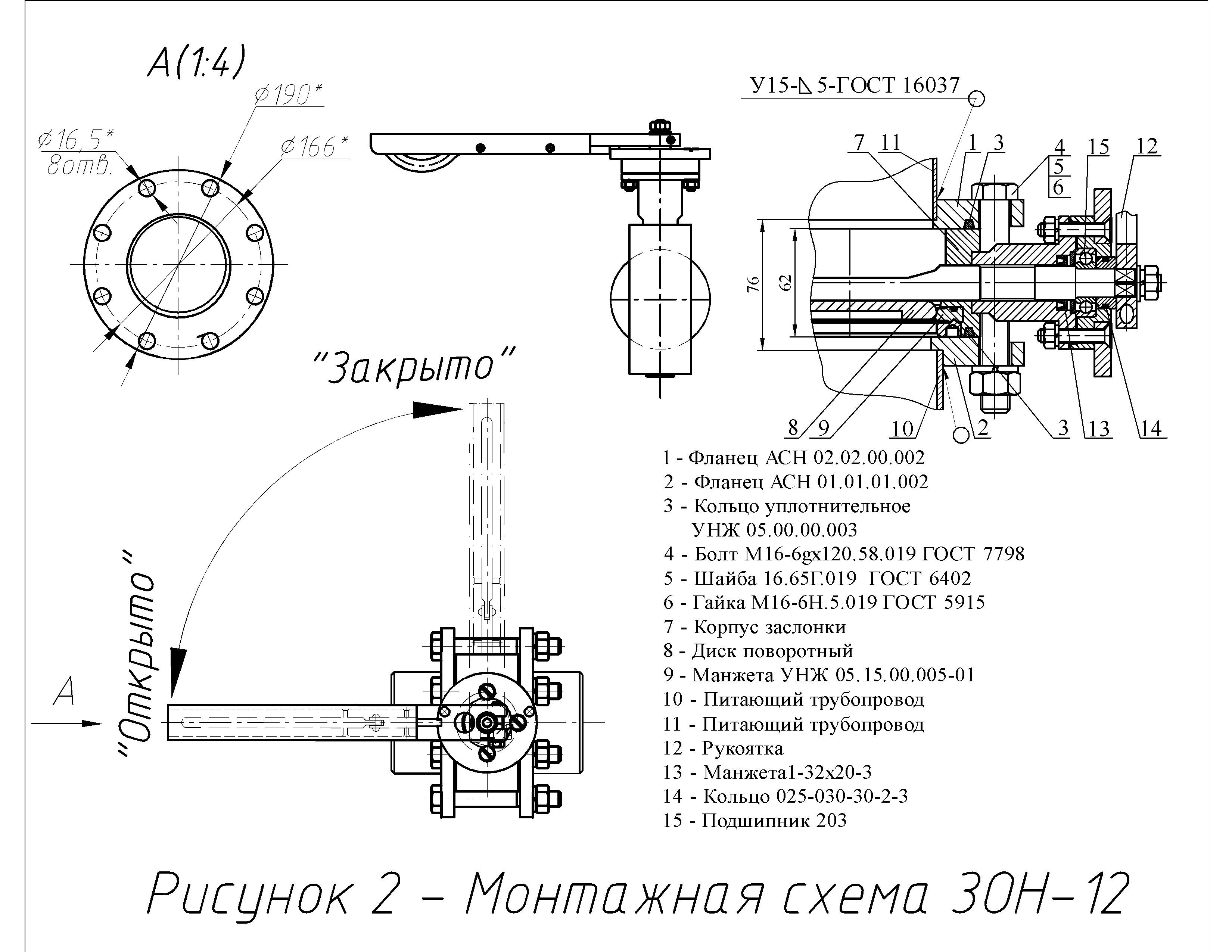

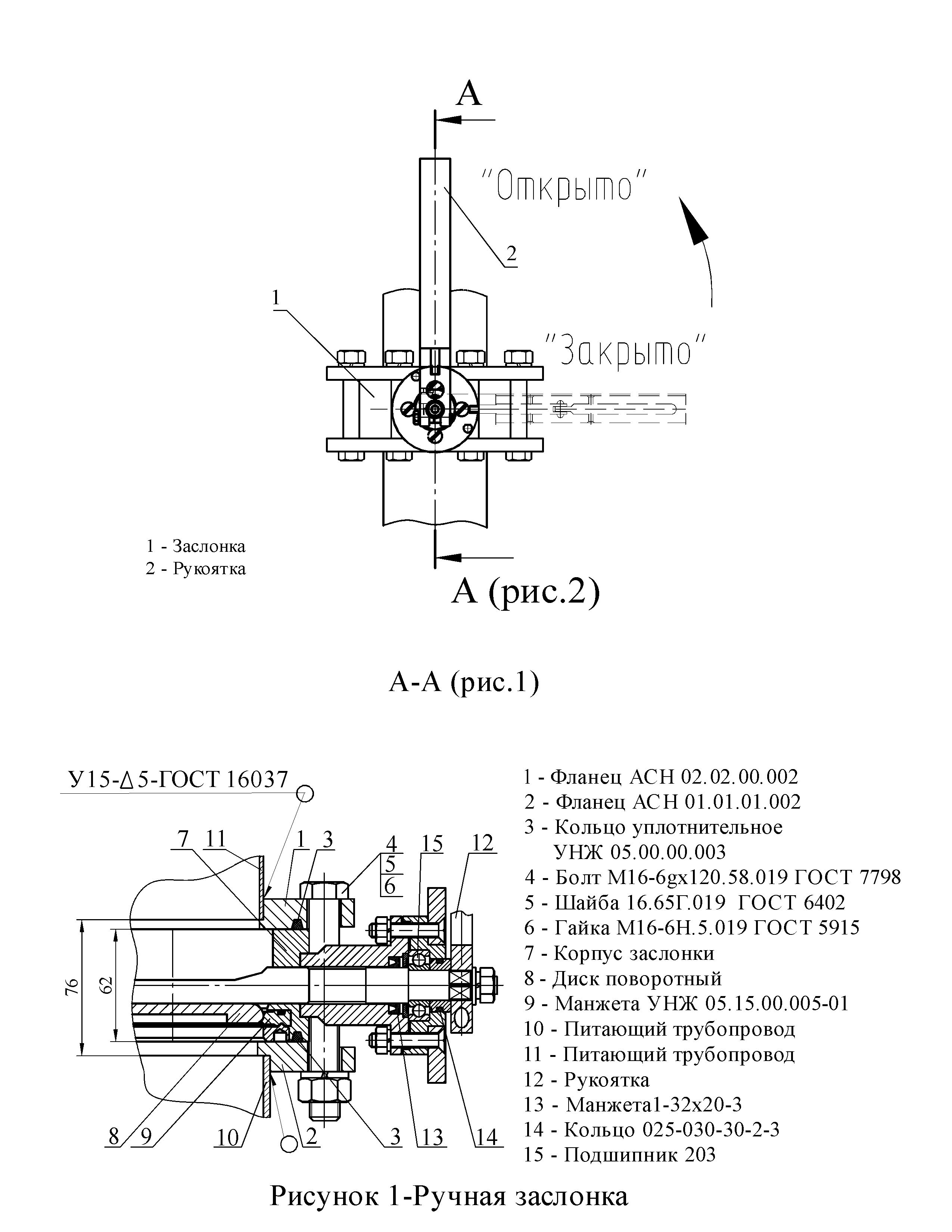

Заслонка предназначена для ручного управления потоками нефтепродуктов.
Особенности:
- 1. Защита от перелива;
- 2. Плавное, без гидроудара, прекращение налива.
| Наименование параметра | Значение |
| Рабочее давление, МПа (кг\см2) | 1 (10) |
| Температура окружающей среды, °С | от –45 до +40 |
| Категория размещения по ГОСТ 15150-69 | 1 |
| Диаметр условного прохода, мм | 100 или 80 |
| Назначенный ресурс циклов | 5 000 |
| Назначенный срок службы, лет | 10 |
| Масса, кг, не более: | 7,4 |
