УСН-175ГП, УСН-200ГП

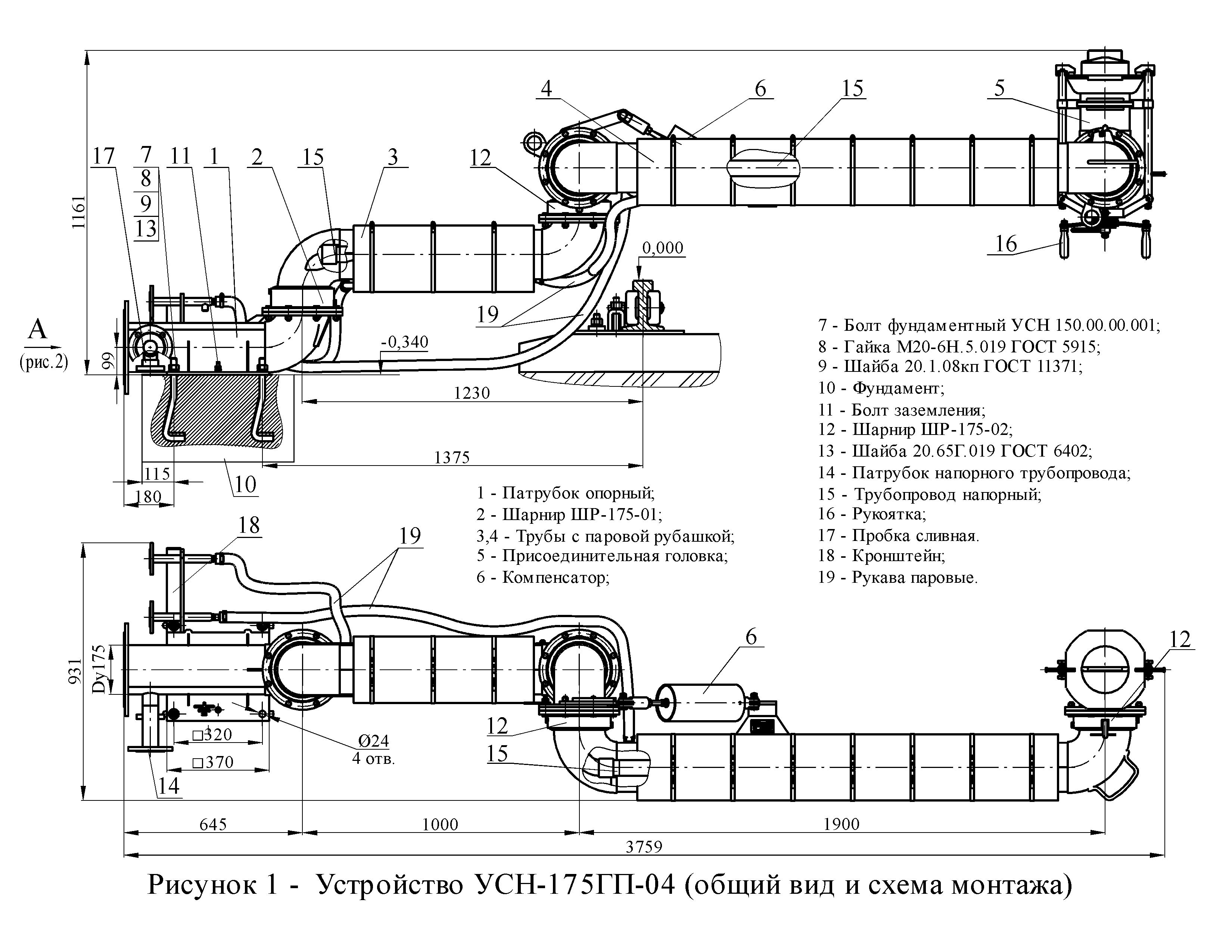

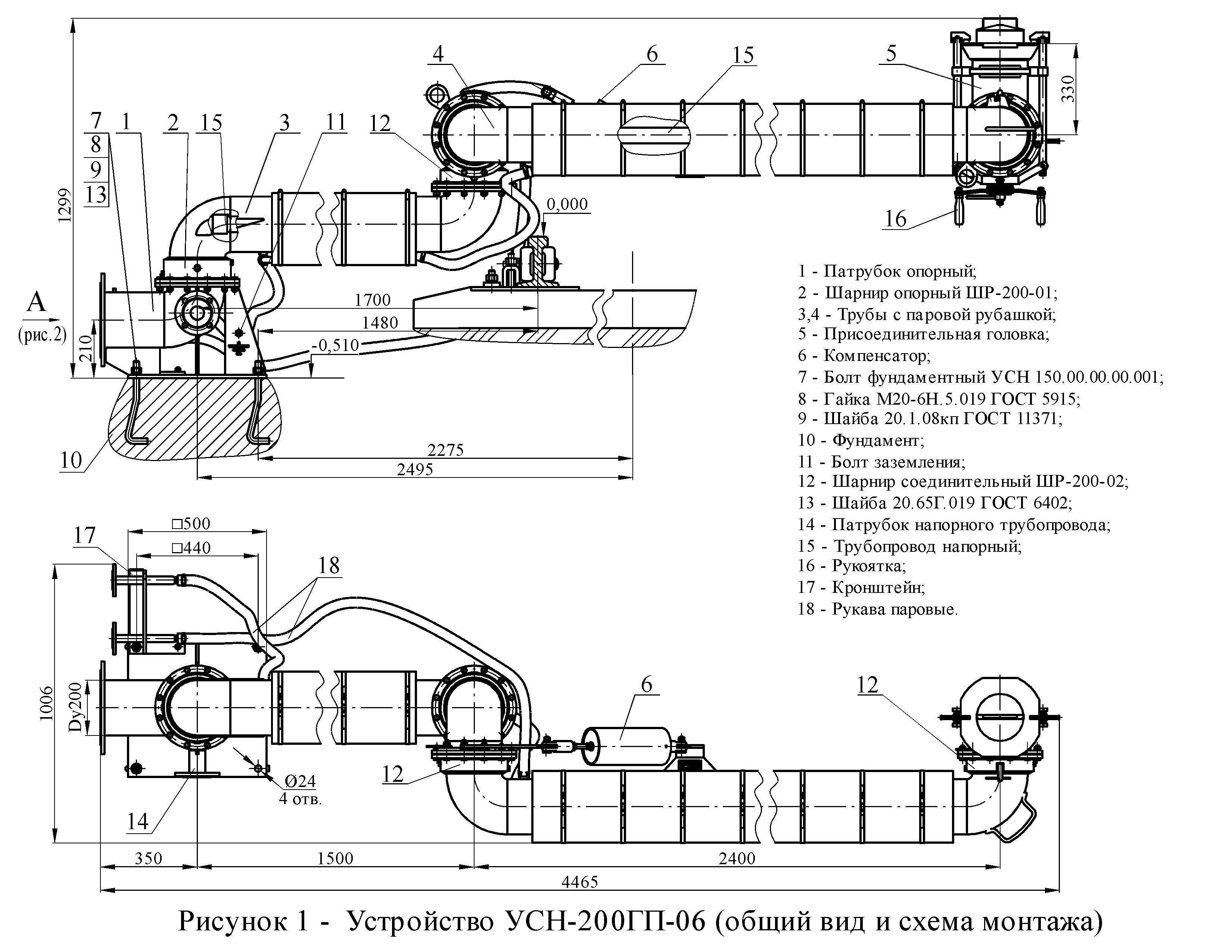

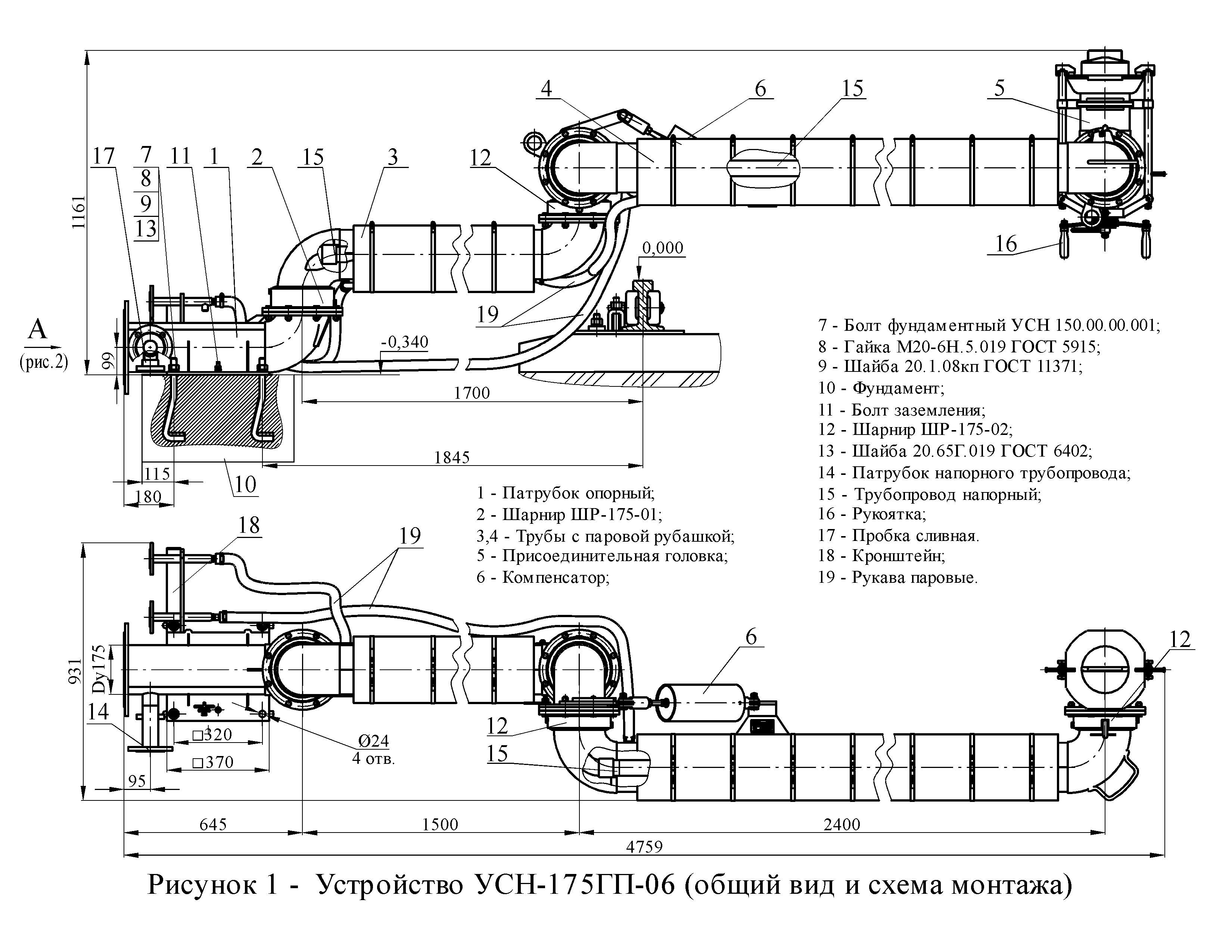

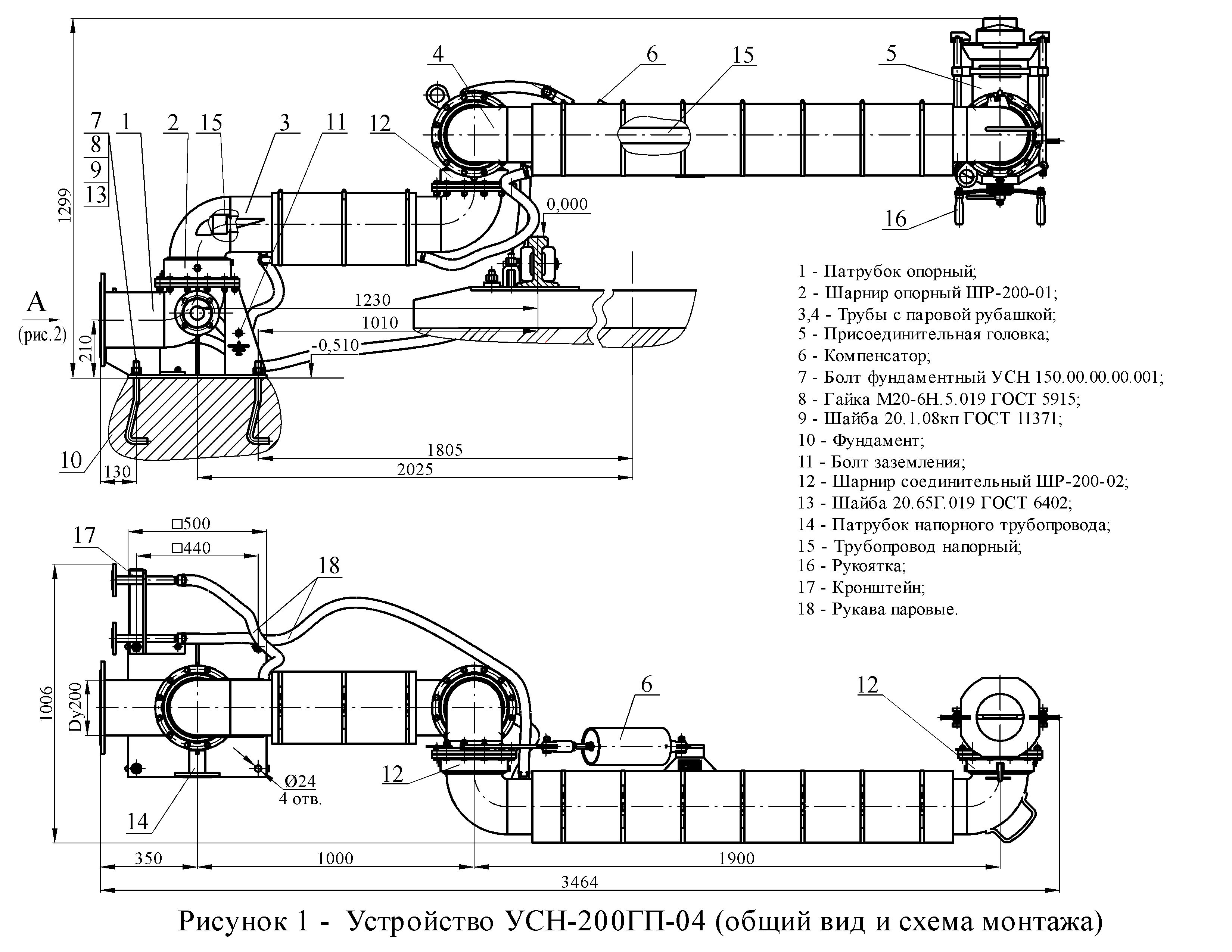

УСН-175ГП, УСН-200ГП установки нижнего слива с гидромонитором и пароподогревом предназначены для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн и представляет собой шарнирный трубопровод с опорным патрубком, присоединительной головкой, внутренним напорным трубопроводом, телескопическим гидромонитором с сопловой головкой и подогревающей рубашкой.

руб.0.00

  • Описание

Описание

УСН-175ГП, УСН-200ГП установки нижнего слива с гидромонитором и пароподогревом предназначены для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн и представляет собой шарнирный трубопровод с опорным патрубком, присоединительной головкой, внутренним напорным трубопроводом, телескопическим гидромонитором с сопловой головкой и подогревающей рубашкой.

Особенности:

  • Двухрядные шарниры обеспечивают легкость вращения без перекосов.
  • Замена уплотняющих манжет не требует разборки шарниров.

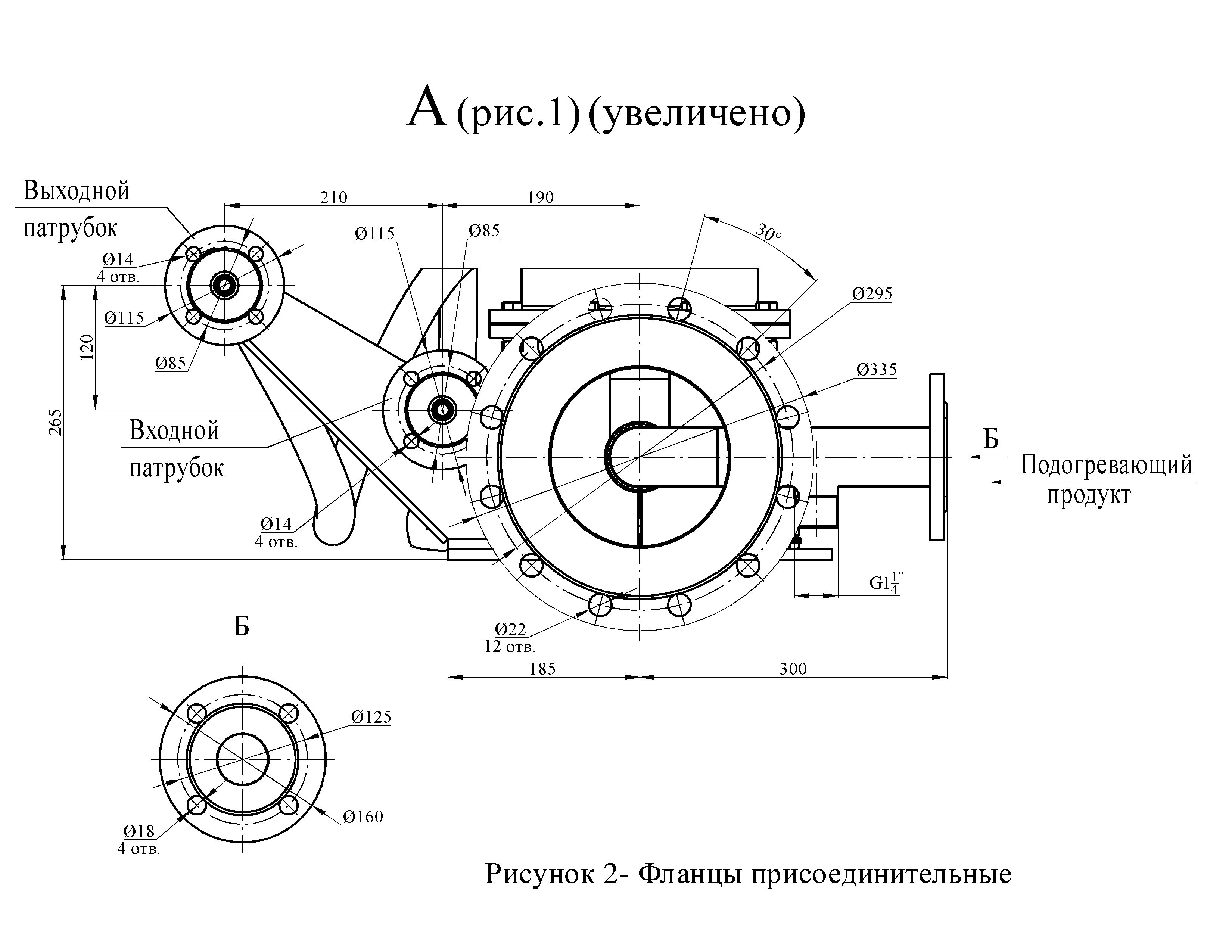

  • Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны.
  • Через внутренний трубопровод в цистерну подаётся под давлением греющий продукт, аналогичный сливаемому, который активно перемешивает и разогревает до жидкого состояния вязкий продукт в цистерне.
  • Рукояткой гидромонитора сопловая головка поворачивается в любом направлении внутри цистерны.
  • Горячий продукт в подогревающей рубашке разогревает стенки шарнирных труб, что ускоряет процесс слива вязких нефтепродуктов.
Наименование параметра УСН-175ГП УСН-200ГП
Диаметр условного прохода, мм 175 200
Зона действия 4 6 4 6
Условное давление, МПа (кгс/м3) 0,6 (6)
Диапазон температур окружающей среды, ºС
— для климатического исполнения У +40; —45
— для климатического исполнения ХЛ +40; —60
— для климатического исполнения УХЛ +40; —60
Вязкость подогревающего продукта в напорном трубопроводе гидромонитора, мм2/с (сСт), не более 72
Температура подогревающего продукта в гидромониторе, ºС, не более 125
Давление подогревающего продукта в напорном трубопроводе гидромонитора,

МПа (кгс/см2), не более

1,0 (10)
Расход подогревающего продукта через сопла гидромонитора, м3/ч, не более 50
Расчетная пропускная способность при скорости налива 5 м/с, м3/час, не более

светлых

темных

385

695

520

935

Усилие, необходимое для перемещения шарнирных труб, Н (кгс), не более 50 (5,0)
Назначенный срок службы, лет, не менее 10 лет
Обслуживающий персонал, чел 1
Габаритные размеры в сложенном положении, мм, не более:

высота

длина

ширина

1200

2300

700

1200

2800

700

1300

2300

800

1300

2800

800

Масса, кг, не более 260 290 285 320
