Name: УСН-150ГЭ, УСН-175ГЭ, УСН-200ГЭ УСТАНОВКА НИЖНЕГО СЛИВА С ЭЛЕКТРООБОГРЕВОМ
Availability: InStock

УСН-150ГЭ, УСН-175ГЭ, УСН-200ГЭ УСТАНОВКА НИЖНЕГО СЛИВА С ЭЛЕКТРООБОГРЕВОМ

УСН-150ГЭ, УСН-175ГЭ, УСН-200ГЭ установки предназначены для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн и представляет собой шарнирный трубопровод с опорным патрубком, присоединительной головкой, внутренним напорным трубопроводом, телескопическим гидромонитором с сопловой головкой и электроподогревающей рубашкой.

руб.0.00

124

Категории: Установки нижнего слива из ж.д. цистерн, Установки нижнего слива УСН с гидромонитором и электрообогревом

Описание

Описание

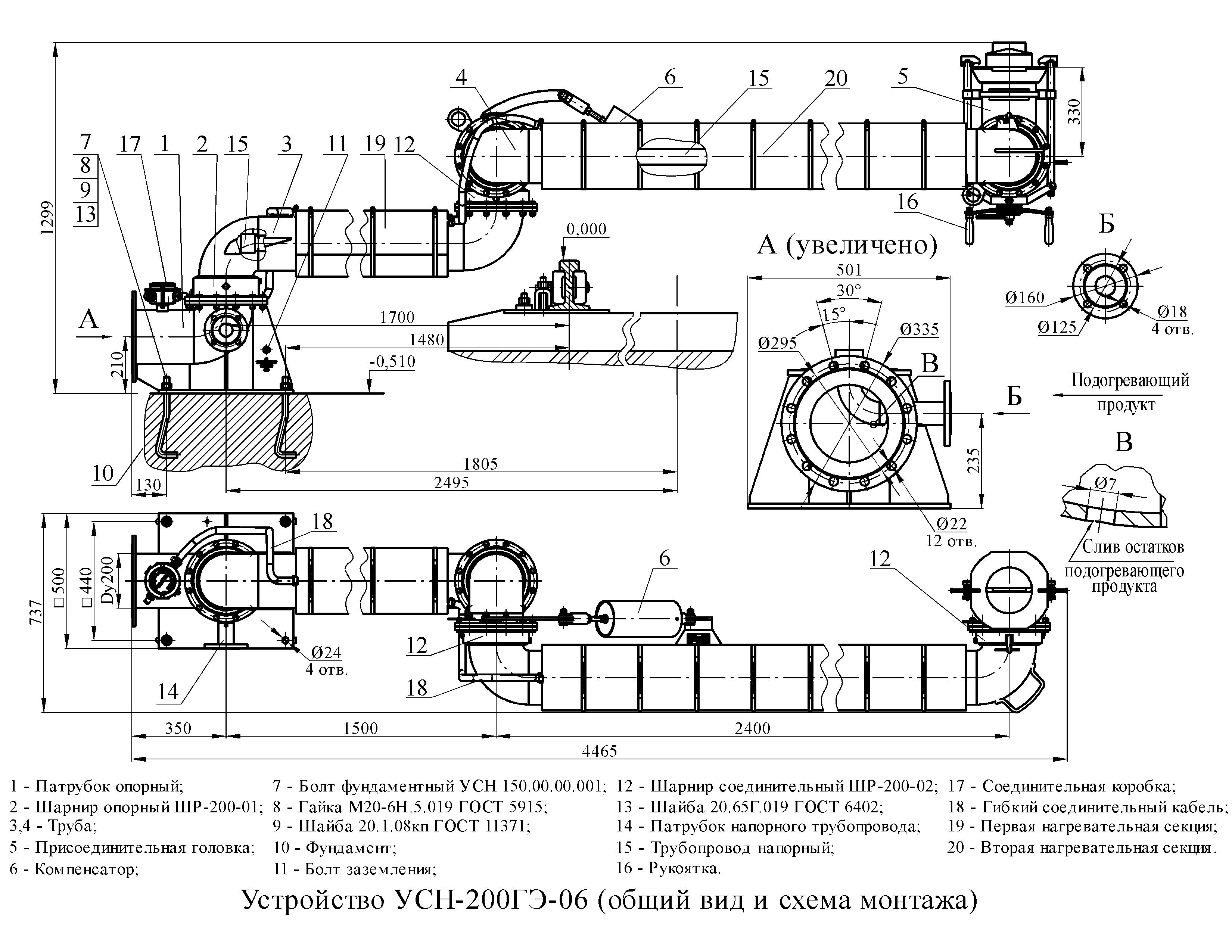

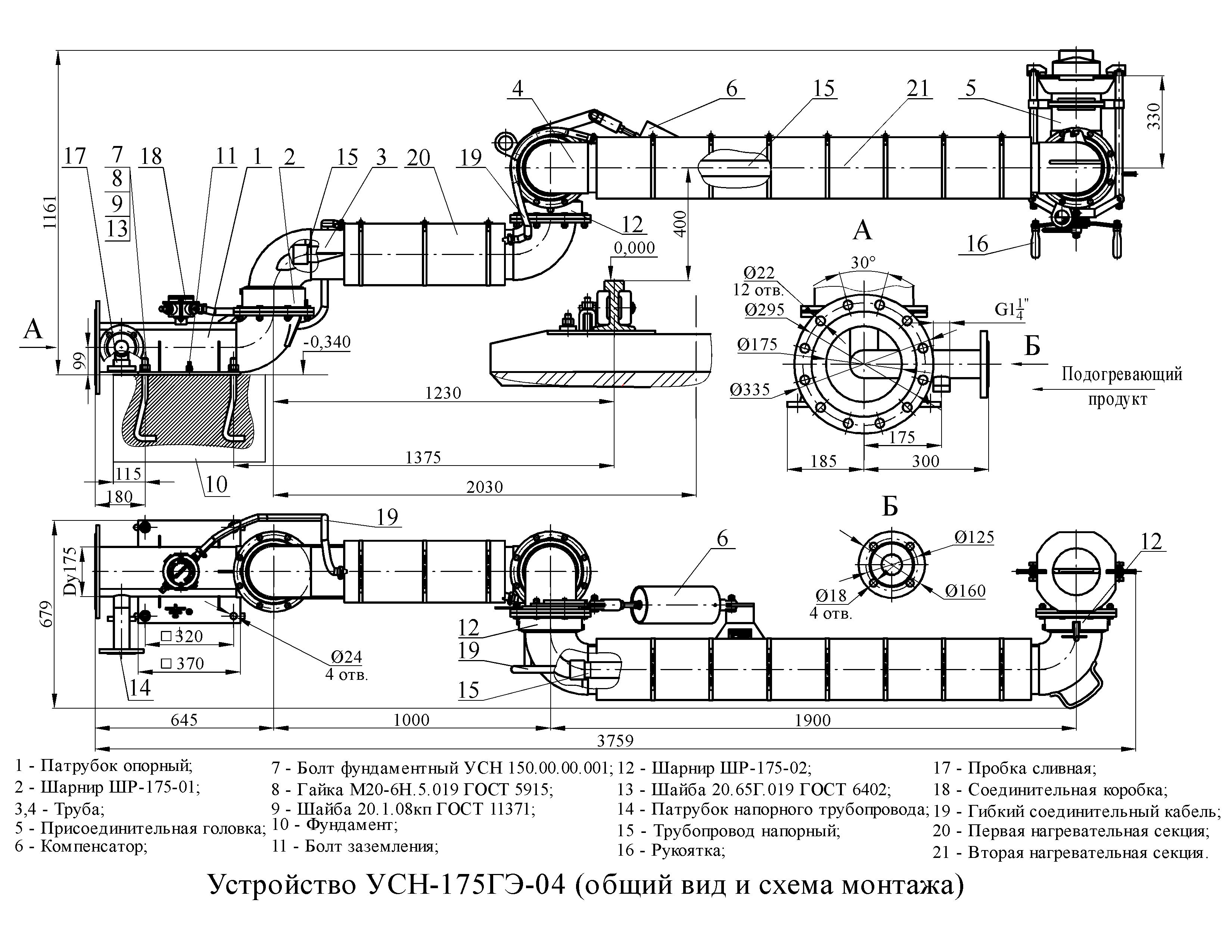

УСН-150ГЭ, УСН-175ГЭ, УСН-200ГЭ предназначено для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн и представляет собой шарнирный трубопровод с опорным патрубком, присоединительной головкой, внутренним напорным трубопроводом, телескопическим гидромонитором с сопловой головкой и электроподогревающей рубашкой.

Особенности:

Двухрядные шарниры обеспечивают легкость вращения без перекосов.
Замена уплотняющих манжет не требует разборки шарниров.
Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны.
Через внутренний трубопровод в цистерну подаётся под давлением греющий продукт, аналогичный сливаемому, который активно перемешивает и разогревает до жидкого состояния вязкий продукт в цистерне.
Рукояткой гидромонитора сопловая головка поворачивается в любом направлении внутри цистерны.
Электроподогрев, обеспечивает автоматическое поддерживание температуры нагрева и не требует дополнительных терморегуляторов.

Наименование параметра	УСН-175		УСН-200
Диаметр условного прохода, мм	175		200
Зона действия	4	6	4	6
Условное давление, МПа (кгс/м³)	0,6 (6)
Диапазон температур окружающей среды, ºС
— для климатического исполнения У	+40; –45
— для климатического исполнения ХЛ	+40; –60
— для климатического исполнения УХЛ	+40; –60
Максимальная пусковая потребляемая мощность в течение одной минуты, кВт, не более:	1,8
Температура нагревательного элемента, ºС, не более:	+70
Средняя потребляемая мощность, кВт, не более:	0,5
Напряжение питания от сети переменного тока 50 Гц,В	220-240
Вязкость подогревающего продукта в напорном трубопроводе гидромонитора, мм²/с (сСт), не более:	72
Температура подогревающего продукта в гидромониторе, ºС, не более:	125
Давление подогревающего продукта в напорном трубопроводе гидромонитора, МПа (кгс/см²), не более:	1,0 (10)
Расход подогревающего продукта через сопла гидромонитора, м³/ч, не более:	50
Расчетная пропускная способность при скорости налива 5 м/с, м³/час, не более:светлых темных	— 385 695		— 520 935
Усилие, необходимое для перемещения шарнирных труб, Н (кгс), не более:	50 (5,0)
Назначенный срок службы, лет, не менее	10 лет
Обслуживающий персонал, чел	1
Габаритные размеры в сложенном положении, мм, не более: высота длина ширина	— 1200 2300 700	-1200 2800 700	— 1300 2300 800	— 1300 2800 800
Масса, кг, не более	225	250	235	255
