УСН-150Г, УСН-175Г, УСН-200Г УСТАНОВКА НИЖНЕГО СЛИВА С ГИДРОМОНИТОРОМ

Описание

УСН-150Г, УСН-175Г, УСН-200Г установки УСН с гидромонитором предназначены для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн и представляет собой шарнирный трубопровод с опорным патрубком и присоединительной головкой, внутренним напорным трубопроводом и телескопическим гидромонитором с сопловой головкой.

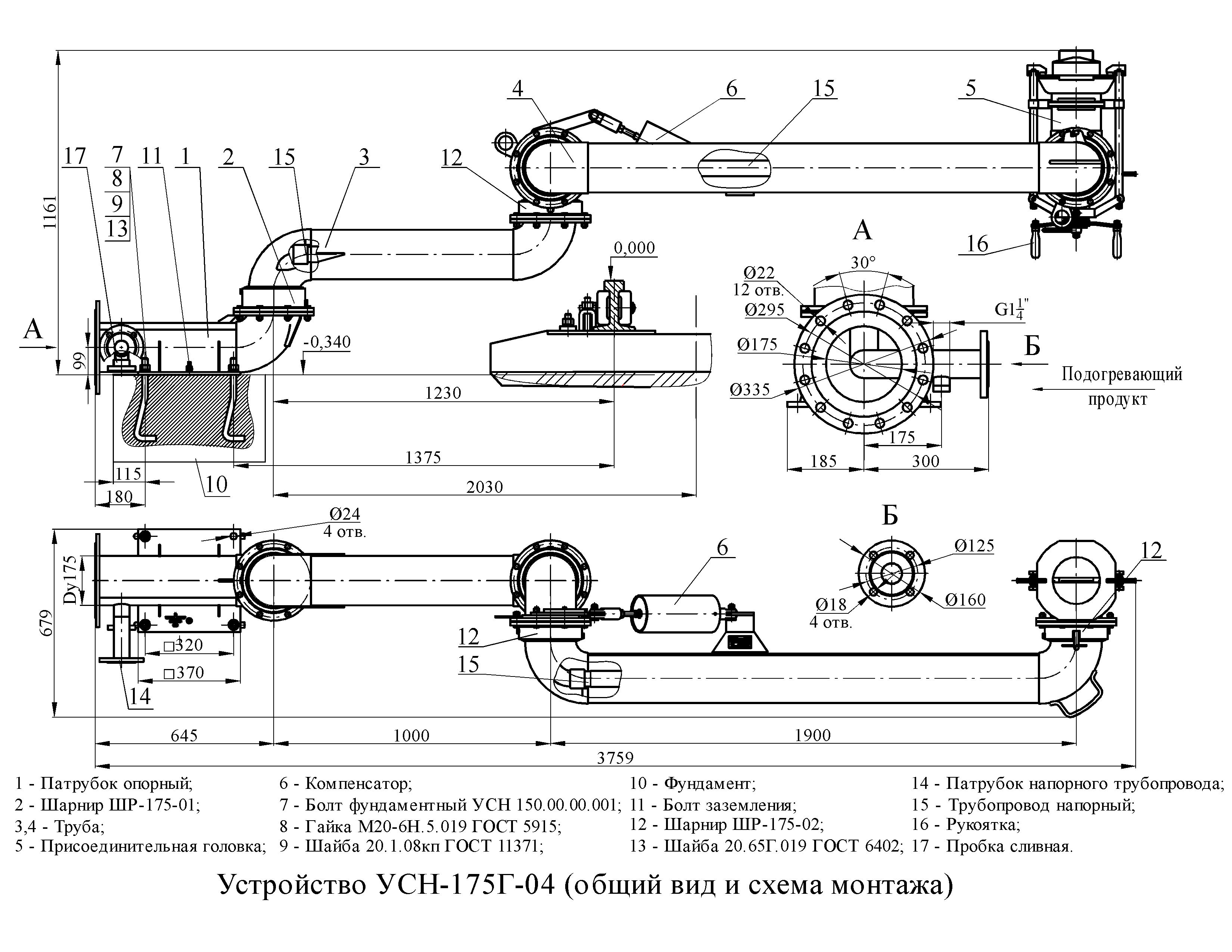

УСН-175Г-04 — установка нижнего слива с гидромонитором, диапазон обслуживания 4 метра

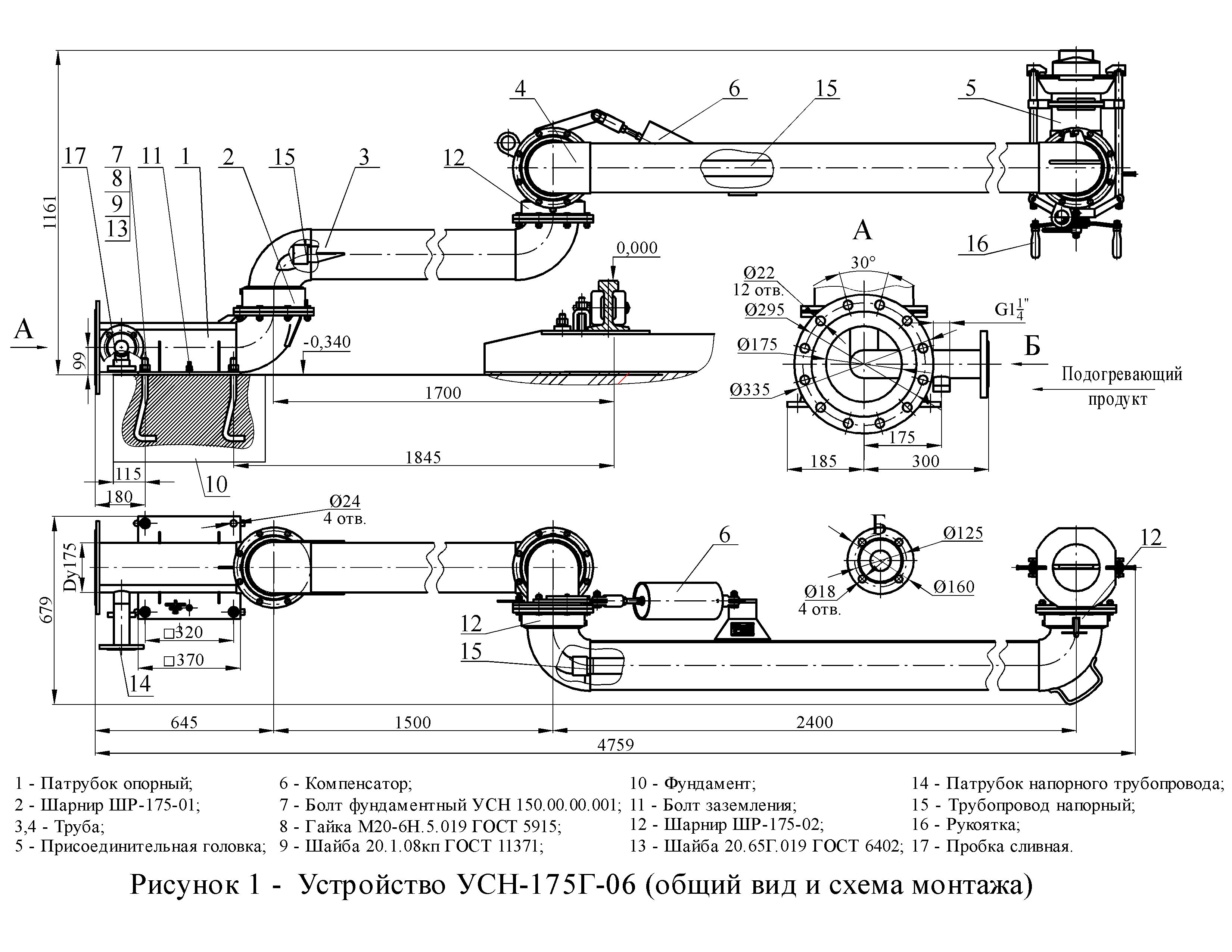

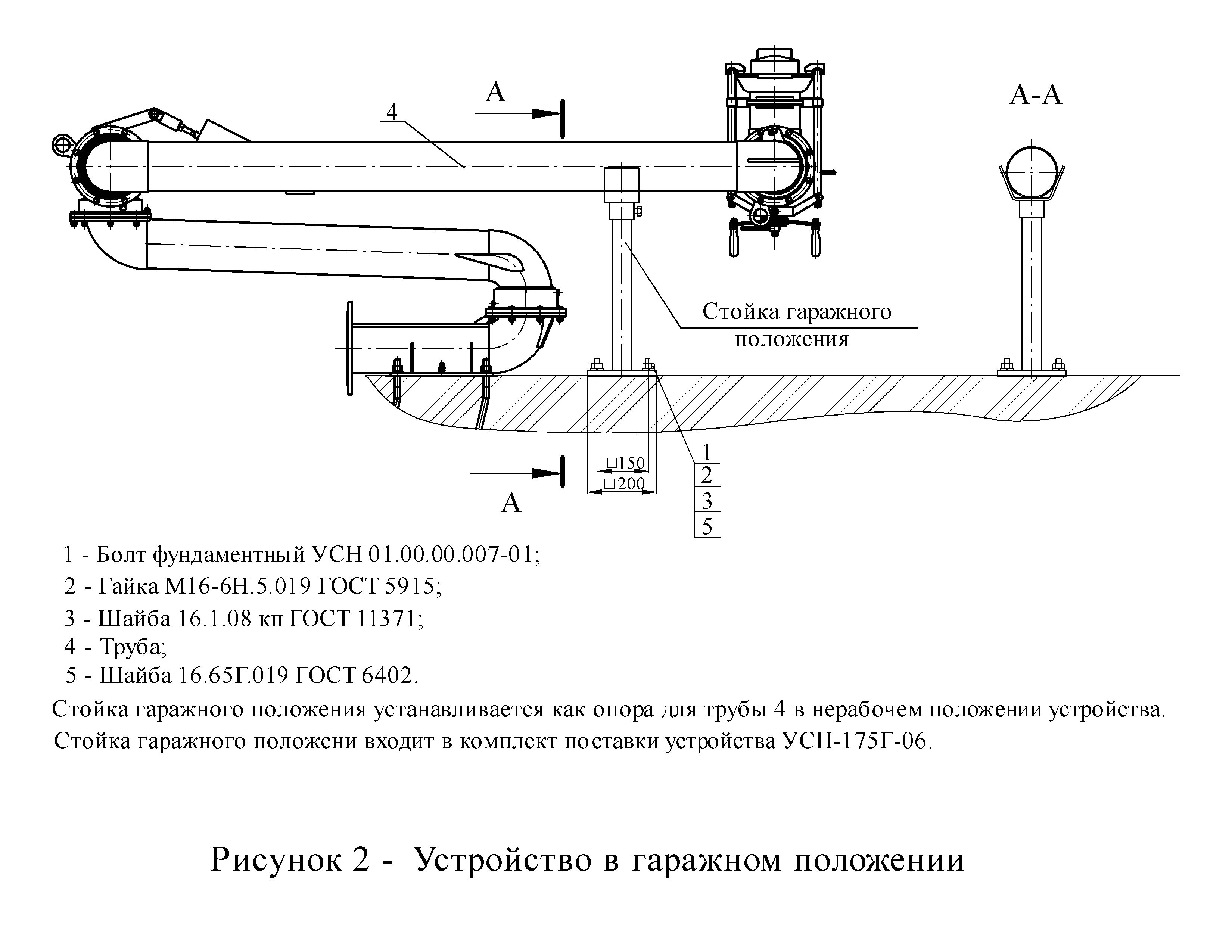

УСН-175Г-06 — установка нижнего слива с гидромонитором, диапазон обслуживания 6 метров

УСН-200Г-04 — установка нижнего слива с гидромонитором, диапазон обслуживания 4 метра

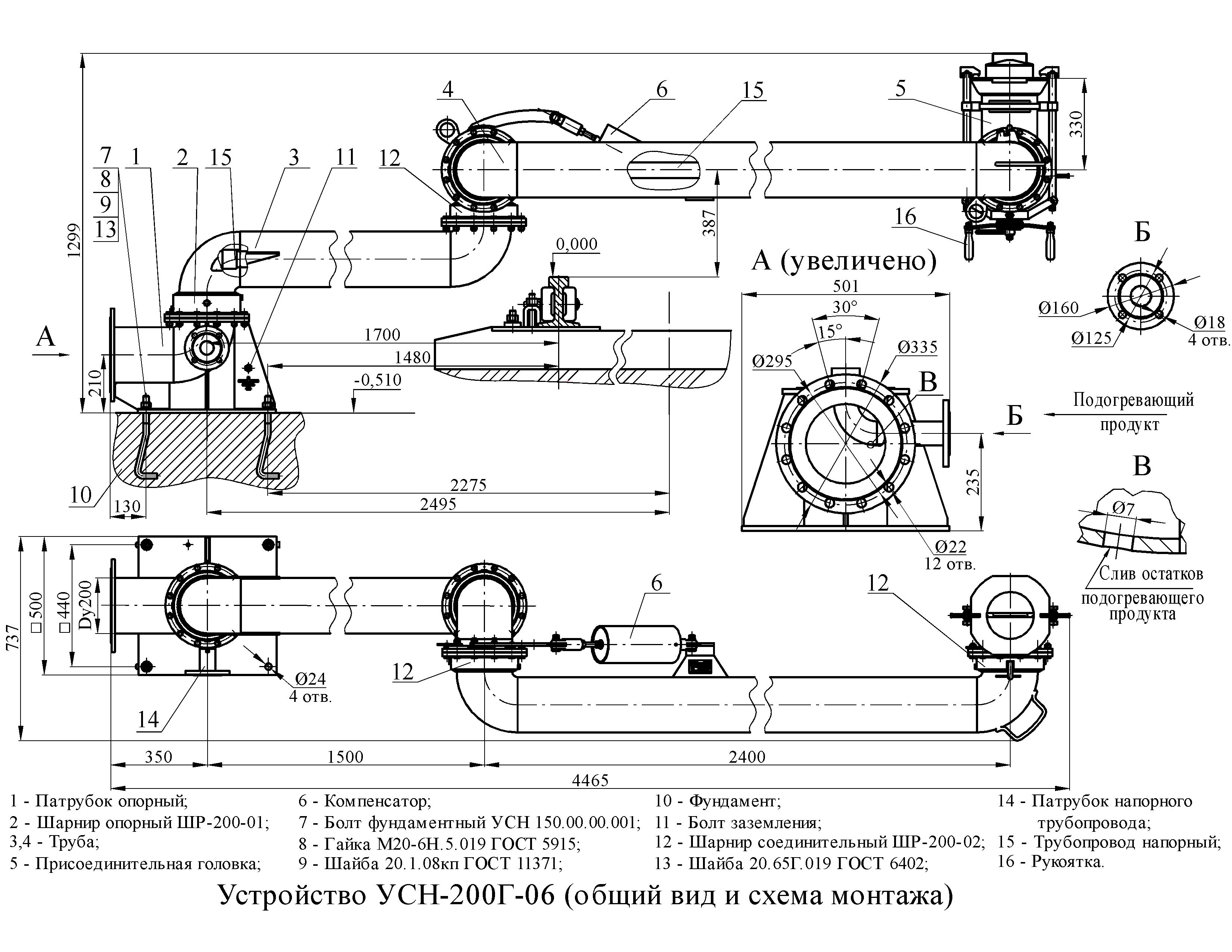

УСН-200Г-06 — установка нижнего слива с гидромонитором, диапазон обслуживания 6 метров

Особенности:

• Двухрядные шарниры обеспечивают легкость вращения без перекосов при длительной эксплуатации.
• Замена уплотняющих манжет не требует разборки шарниров.
• Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны.
• Шарнирное исполнение захватов и специальная форма уплотнения присоединительной головки обеспечивают надежное, герметичное присоединение устройства к сливному прибору цистерны.
• Через внутренний трубопровод в цистерну подаётся под давлением греющий продукт, аналогичный сливаемому, который активно перемешивает и разогревает до жидкого состояния вязкий продукт в цистерне.
• Рукояткой гидромонитора сопловая головка поворачивается в любом направлении внутри цистерны.

Наименование параметра	УСН-175Г			УСН-200Г
Диаметр условного прохода, мм	175			200
Зона действия	4	6		4	6
Условное давление, МПа (кгс/м3)	0,6 (6)
Диапазон температур окружающей среды, ºС
— для климатического исполнения У	+40; –45
— для климатического исполнения ХЛ	+40; –60
— для климатического исполнения УХЛ	+40; –60
Вязкость подогревающего продукта в напорном трубопроводе гидромонитора, мм2/с (сСт), не более	72
Температура подогревающего продукта в гидромониторе, ºС, не более:	125
Давление подогревающего продукта в напорном трубопроводе гидромонитора,МПа (кгс/см2), не более	1,0 (10)
Расход подогревающего продукта через сопла гидромонитора, м3/ч, не более:	50
Расчетная пропускная способность при скорости налива 5 м/с, м3/час, не более: светлых темных	— 385 695			— 520 935
Усилие, необходимое для перемещения шарнирных труб, Н (кгс), не более	50 (5,0)
Назначенный срок службы, лет, не менее	10 лет
Обслуживающий персонал, чел	1
Габаритные размеры в сложенном положении, мм, не более:высота длина ширина	— 1200 2300 700		— 1200 2800 700	— 1300 2300 800	— 1300 2800 800
Масса, кг, не более	215		240	225	245
