Насосы центробежно-вихревые консольные ЦВК 5/125

Насосы центробежно-вихревые консольные ЦВК 5/125

Насосы ЦВК 5/125 предназначены для перекачивания воды, а также других нейтральных жидкостей кинематической вязкостью до 36∙10-6 м2/с (36 сСт), плотностью не более 1200 кг/м3, с содержанием твердых включений не более 0,01% по массе и размером не более 0,05 мм.

руб.0.00

Категория:
  • Описание

Описание

Насосы ЦВК 5/125 предназначены для перекачивания воды, а также других нейтральных жидкостей кинематической вязкостью до 36∙10-6 м2/с (36 сСт), плотностью не более 1200 кг/м3, с содержанием твердых включений не более 0,01% по массе и размером не более 0,05 мм.

Температура перекачиваемой жидкости от 258 до 378 К (от минус 15 до +105°С).

Насосы (агрегаты) относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении У3.1 по ГОСТ 15150-69.

Насосы не должны использоваться для перекачивания горючих и легковоспламеняющихся жидкостей.

Насосы (агрегаты) изготавливаются и для взрывоопасных и пожароопасных производств.

Характеристики

Потребляемая мощность, кВт 21
Подача, м3 18
Напор, м 125
Частота вращения, об/мин 2950

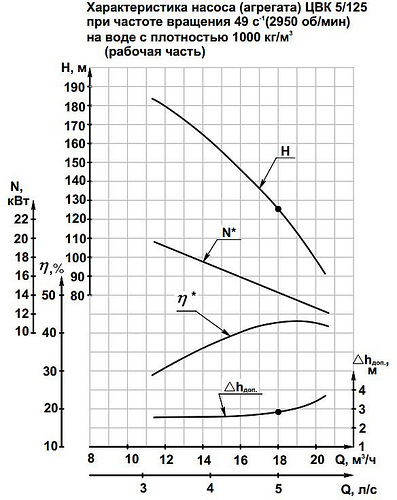

Гидравлическая характеристика насосов ЦВК 5/125



Масса агрегата, кг 303-375
КПД насоса, % 43
Допускаемый кавитационный запас, м 2,8
Давление на входе в насос, мПа 0,25

Габаритные размеры

Габаритная характеристика насосов ЦВК 5/125

Конструкция

Агрегат состоит из втулочно-пальцевой муфты, центробежно-вихревого насоса ЦВК, электродвигателя, смонтированных на общей раме.

Центробежно-вихревые насосы ЦВК –двухступенчатые, консольные с приводом от электродвигателя через соединительную муфту.

Вихревое колесо вместе со вставками представляет высоконапорную ступень насоса, где перекачиваемой жидкости сообщается напор. Центробежное колесо обеспечивает безкавитационную работу вихревой ступени. Центробежное колесо закреплено от осевого перемещения, вихревое колесо плавающее.

Перевод жидкости от центробежного колеса к вихревому происходит по каналу, выполненному в крышке.

Вал насоса вращается в двух шарикоподшипниковых узлах, размещенных в расточках корпуса.

Для предотвращения протечек по валу насоса устанавливается торцовое уплотнение.

Направление вращения ротора правое (по часовой стрелке), если смотреть со стороны привода.

Присоединительные размеры фланцев -по ГОСТ12815-80.

ПРИМЕНЕНИЕ

  • для питания котлов малой мощности  на объектах теплоэнергетики
  • для обеспечения циркуляции теплоносителя в системах теплоснабжения на предприятиях ЖКХ
  • для поддержания давления в системах водоснабжения жилых и промышленных объектов

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

  • применение центробежного колеса на входе в насос позволило улучшить кавитационную характеристику насоса;
  • применение комплектующих проверенных поставщиков позволяет гарантировать надежную эксплуатацию
