Совмещенные механические дыхательные клапаны: СМДК-50, СМДК-50АА, СМДК-50 ААМ, СМДК-50ААН (модернизированный в виде грибка), СМДК-50 УХЛ, СМДК-50.

руб.2,350.00руб.2,419.00

Available Options:

  • Описание
  • Детали
  • Устройство и принцип работы
  • Тех. характеристики
  • Комплект и гарантия

Описание

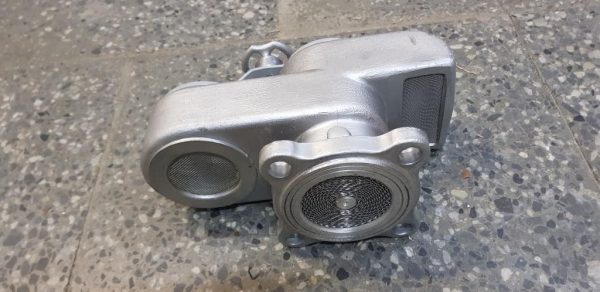

СОВМЕЩЕННЫЙ МХАНИЧЕСКИЙ ДЫХАТЕЛЬНЫЙ КЛАПАН СМДК-50, СМДК-50АА, СМДК-50ААН, СМДК-50 УХЛ

Совмещенные механические дыхательные клапаны СМДК-50, СМДК-50АА, СМДК-50 ААМ, СМДК-50ААН( модернизированный в виде грибка), СМДК-50 УХЛ, СМДК-50 (корпус нержавейка, кассета нержавейка) со встроенным огнепреградителем предназначены для регулирования давления в газовом пространстве в резервуаров для хранения нефти и нефтепродуктов.

Клапаны СМДК-50 устанавливаются на монтажный патрубок на крыше резервуара через присоединительный фланец переходника.

По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнении У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Пример обозначения при заказе: СМДК-50АА У1 ТУ 3689-003-10524112-2006
где: 50 — условный проход клапана, мм;
А — алюминиевый корпус;
А — огнепреграждающий элемент из алюминиевой фольги;
У1 — климатическое исполнение.

По запросу клапан СМДК-50 комплектуется КОФ:

— фланец 1-50-6

— прокладка ду-50 РУ-6

— крепежные изделия

По запросу клапан СМДК-50 может быть изготовлен под фланцевое соединение «шип-паз», во фланце изделия выполняется «паз».

СМДК-50 (СМДК-50АА, СМДК-50 ААМ)цена 2350 руб с НДС за 1 шт

СМДК-50ААН(модернизированный в виде грибка)цена 2419 руб с НДС за 1 шт

СМДК-50 УХЛ цена 2350 руб с НДС за 1 шт

СМДК-50 (корпус нержавейка, кассета нержавейка)цена по запросу

Детали

Модель

Электронасос КМ 80-65-140 E (стальная проточная часть)

Устройство и принцип работы

Совмещенный механический дыхательный клапан СМДК-50 состоит из корпуса 7, в котором заключены тарелка давления 5 с грузом 8. В корпус СМДК устанавливается эле­мент огнепреградителя 2, которая предназначена для временного предотвращения про­никновения пламени внутрь резервуара с нефтью и нефтепродуктами при воспламенении выходящих из него взрывоопасных смесей газов и паров с воздухом. С помощью таре­лок 5 в корпусе образуются камеры давления и вакуума. Камеры через отверстия, закры­тые сетками, соединены с атмосферой. Сетки предохраняют камеры давления и вакуума от попадания грязи и инородных тел. Тарелки давления и вакуума герметично притерты к седлам и перемещаются по стержням, обеспечивающих свободное перемещение тарелок. По достижении давления и вакуума сверх допустимого, одна из тарелок открывается, и газовое пространство резервуара сообщается с атмосферой. Над каждой тарелкой имеется отверстие, герметично закрытое крышкой 1, через которую производится осмотр, установка и снятие груза. Крышки через скобу 3 прижаты к отверстиям с помощью маховика 4. Со­вмещенный механический дыхательный клапан крепится на крыше резервуара с неф­тепродуктами посредством фланца через прокладку к фланцу монтажного патрубка. Рабо­чее положение — присоединительным фланцем вниз.

1 –крышка; 2 — элемент огнепреграждающий; 3 — скоба; 4 — маховик; 5 – тарелка; 6 – табличка; 7 — корпус; 8 – груз; 9 — стержень направляющий; 10 – сетка; 12 — седло клапана.

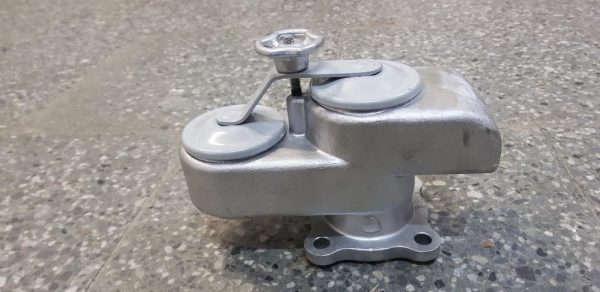

Рисунок 1. Совмещенный механический дыхательный клапан СМДК-50

Тех. характеристики

Общий вид совмещенного механического дыхательного клапана СМДК-50

Комплект и гарантия

Комплект поставки

В комплект поставки СМДК-50 входит:

— совмещенный механический дыхательный клапан СМДК-50 — 1 шт.;

— паспорт- 1 шт.;

— обоснование безопасности (поставляется в электронном виде по заявке заказчика).

Ресурсы, сроки службы и хранения. Гарантии

Предприятие-изготовитель гарантирует соответствие совмещенного механического дыхательного клапана СМДК-50 ТУ 3689-003-10524112-2006 при соблюдении условий экс­плуатации, транспортирования, хранения и монтажа.

Гарантийный срок эксплуатации клапана СМДК-50 составляет 12 месяцев со дня ввода в экс­плуатацию, но не более 18 месяцев с момента отгрузки с предприятия-изготовителя.

Назначенный срок службы СМДК-50 — 10 лет.
